數顯西林瓶偏光應力儀檢測原理和方法

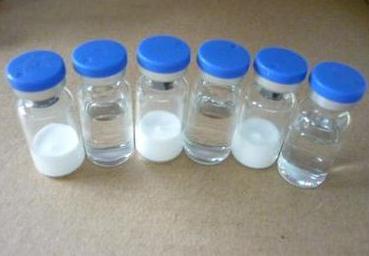

　　對醫藥西林瓶來說，普遍的一個共性就是易碎，不宜運輸。而影響西林瓶的一個重要重要因素就是，玻璃容器的內應力大下。因此，對于西林瓶生產單位來說，尋找一臺符合標準測試要求的玻璃瓶內應力測試儀，是必須考慮的需求。

　　濟南三泉中石實驗儀器有限公司研發的“數顯西林瓶偏光應力儀”，均使用偏振光干涉原理，可廣泛適用于醫藥領域安瓿瓶、西林瓶、口服液體瓶等的玻璃容器、玻璃制品的內應力測試。該款內應力測試儀嚴格按照藥包材YBB00032005-2015《鈉鈣玻璃輸液瓶》、YBB00162003-2015《內應力測定法》等規定的內應力測試原理與方法進行研發設計。

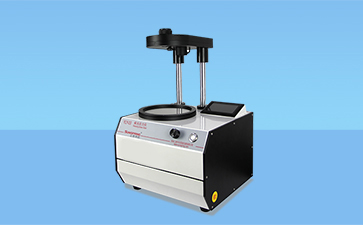

　　數顯西林瓶偏光應力儀測試儀器

　　主要參數

　　儀器示值：0.1nm

　　測量誤差：2nm

　　偏振場直徑：150mm

　　檢偏振片旋轉角度：360°

　　光場邊沿亮度：>120cd/m 2

　　外形尺寸：220mm×370mm×480mm(長寬高)

　　重 量：5Kg

　　因此，儀器標準化程度較高，是制藥企業、玻璃制品廠、檢測機構作測量光學玻璃、玻璃制品及其它光學材料的常備檢測儀器。

　　下面，小編以西林瓶瓶壁的內應力測試為例，對三泉中石觸摸款“數顯西林瓶偏光應力儀”的使用原理和方法進行具體講解。

　　(1)將四分之一波片置入視場，調整偏光應力儀零點，使之呈暗視場。

　　(2)把供試品放入視場中，使供試品的軸線與偏振平面成45°

　　(3)觀察側壁上出現亮暗不同的確定大應力區。

　　(4)記錄測得大應力區的檢偏鏡放置角度，并分別測量兩側壁的厚度(之和)。

　　濟南三泉中石實驗儀器有限公司研發的這款“數顯西林瓶偏光應力儀YLY-03”,采用高精度式角度編碼器進行測量，誤差優于2nm，遠高于市場同類產品;且過程中可進行定性、定量兩種試驗模式，光程差和角度值實時顯示直讀。更為關鍵的是，偏振場暗視場可一直處于零角度點，無需人為校對，避免了人為因素導致的誤差，因此是各大生產企業理想的西林瓶內應力檢測儀器。
